【产品简介】

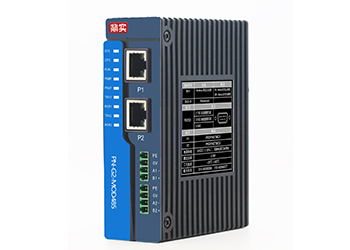

PN-G2-MOD485 是北京鼎实创新科技推出的一款高性能 PROFINET转Modbus通用网关。该产品旨在解决工业现场设备（如变频器、仪表、传感器等）与PROFINET网络（如西门子PLC）的数据互通问题。作为 PN-G-MODBUS 的升级版本，它在性能和稳定性上均有显著提升。

【核心优势与特性】

• 国产自主可控：硬件基于国产芯片架构设计，PROFINET协议栈由鼎实自主研发，软硬件均拥有完全自主知识产权，安全可靠，供货稳定。

• 灵活的协议转换：

  • PROFINET侧：作为PROFINET IO设备（从站），提供GSDML文件，方便在PLC中进行组态配置。

  • Modbus侧：支持 Modbus RTU 协议，可配置为 主站（Master） 或 从站（Slave），轻松实现两个PLC（DCS）网络的数据互通或控制现场设备。

• 工业级设计：专为复杂工业环境设计，抗干扰能力强，广泛应用于智能制造与自动化产线。

【升级替代说明（重要）】
本产品（PN-G2-MOD485）在功能上可完全兼容老型号 PN-G-MODBUS，但在替换老设备时请务必注意：

• GSD文件不兼容：由于采用了全新的硬件架构，两者的GSD文件不同。

• 操作建议：在替换老备件时，必须在PLC工程项目中更新GSD文件并重新下载配置，否则PROFINET将无法建立正常通讯。

【同系列产品推荐】
鼎实提供全系列的协议转换解决方案，同类产品还包括：

• PN-G2-ETH（转以太网）

• PN-G2-RS232（转232接口）

• PN-G2-CAN / CANOPEN 等
  满足工业现场不同设备接入PROFINET网络的需求。

✓ PROFINET 侧做 PROFINET IO 设备，符合 C 类标准，支持 PROFINET V2.42 版本， 支持 RT 访问；
✓ 配合使用 gsdml 文件名称： Modbus 做主站“GSDML-V2.35-DingShi-Gateway-ModbusM60-20220505.xml” Modbus 做从站“GSDML-V2.35-DingShi-Gateway-ModbusS60-20220505.xml”
✓ Modbus 侧可设置为主站或者从站，通过底部拨码开关设置。 主站模式，可以接入多台 modbus 从站设备到 ProfiNET，比如变频器、综 保、马保、二次仪表、软启、传感器、流量计等，具体可以连接的设备数量 受 ProfiNET 数据量以 modbus 配置指令条数限制。 从站模式，可以实现多网络数据互通，比如 PLC 与 PLC 之间、PLC 与 DCS 之间、PLC 与触摸屏之间等。
✓ 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。
✓ 做 modbus 从站时，站地址可以根据现场要求自定义；
✓ 专用接地端子，提高现场抗干扰性；

 功能技术指标

➢ PROFINET 模式：PROFINET IO 设备，支持 RT；
➢ PROFINET IO 数据总长度： 最大输入/输出数据量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ MODBUS 支持功能码：01H、02H、03H、04H、05H、06H、10H、0FH；
➢ Modbus 可配置条数≤60 条
➢ 诊断功能： 通过指示灯显示当前模块 PN 以及 MODBUS 两侧运行状态，具体参考 后面的详细说明。

---

 硬件技术指标

➢ 外观尺寸：35mm（宽）×120mm（高）×100mm（深）；
➢ 电源电压：双路冗余 DC24 V (±20％)；
➢ 额定功率：2.5W(24 VDC 时)； ➢ 环境温度： 运输和存储：-40℃～+70℃ 工作温度：-25℃～+60℃
➢ 工作相对湿度：5~95%，无凝露；
➢ 安装方式：35mm 导轨；
➢ 重量：218g；
➢ 防护等级：IP20；

---

PN-G-MODBUS手册下载（旧）

PN-G-MODBUS GSDML文件下载（旧）

PN-G2-MOD485资料（新）
